Skid combiné eau chaude

Description

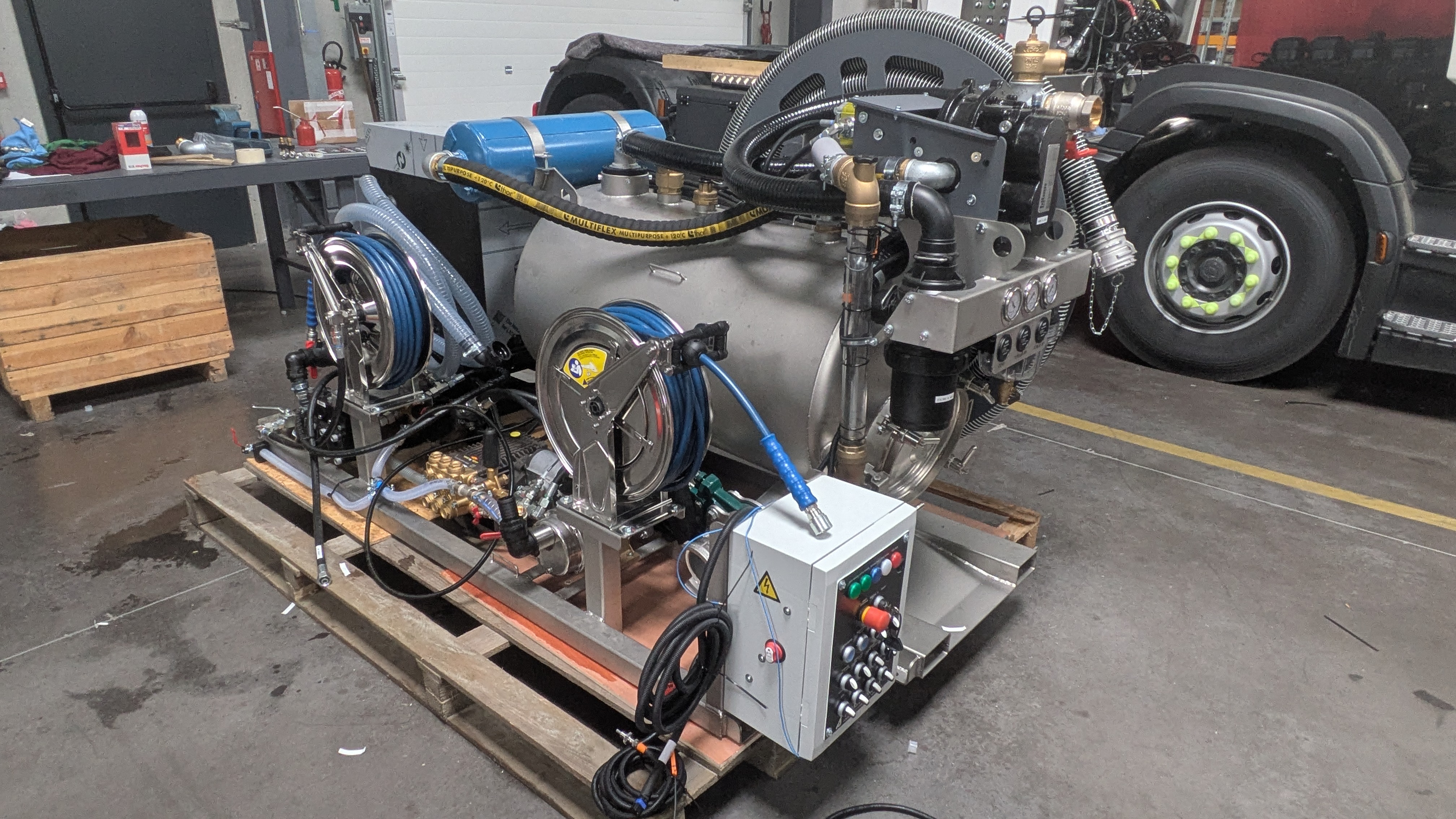

Le Skid combiné eau chaude se composera :
• D’une structure rigide sur laquelle seront fixés les éléments énoncés ci-dessous. Elle sera équipée d’un passage de
fourche pour sa manutention et de passages de vis pour sa fixation dans le plancher du caisson technique.
• D’une partie eau froide HP délivrant 80L/min à 150 bars.
• D’une partie eau chaude HP délivrant 20L/min à 230 bars à 60°C. Elle inclura une chaudière gasoil en 24V et son
réservoir.
• D’une partie aspiration comprenant une réserve de 200L, une pompe aspirant 4500L/min et une vanne pneumatique
permettant de vidanger par refoulement la réserve dans une cuve externe. La réserve disposera d’un capteur de cuve
pleine.
• D’une armoire électrique située sur un des côtés du skid accessible derrière les volets roulants du caisson technique
(de préférence côté passager). Cette armoire électrique contiendra tous les éléments nécessaires au fonctionnement
et à la sécurité du système de caisson de lavage. Elle disposera en façade de boutons permettant d’activer/désactiver
les différentes fonctions du système.
• D’une télécommande permettant d’activer/désactiver les fonctions principales du système pour pilotage à distance.
• D’une entrée d’huile D19 mini comportant un filtre 7 µm et un distributeur type PVG DANFOSS.
• D’une sortie d’huile comportant un retour D32, un drain D10 et un refroidisseur fixé en partie supérieure du caisson
de lavage.
• D’une entrée d’eau en DN50 comportant un filtre 300 µm.
• De deux retours d’eau en DN19.
• De deux lances HP sur enrouleur automatique 10m situées de chaque côté du local technique.
• D’un tuyau d’aspiration D60mm sur enrouleur hydraulique 8m terminé par une vanne manuelle et une canne
d’aspiration rigide de 2,5m. L’enrouleur hydraulique sera fixé au milieu du plancher ou du plafond du caisson
technique de manière à pouvoir être utilisé des 2 côtés du caisson de lavage. La canne d’aspiration sera démontable
sans outil et sera stockée indépendamment.
• D’un éclairage à 2 spots
